Manual de uso

AIFEN 3006

Fuente de alimentación DC regulable

Índice rápido

Contenido Descripción Entrada AC Fusible Panel frontal Ventilación Seguridad

📦 Contenido del paquete

Fuente DC AIFEN 3006
Manual de usuario
Cable de alimentación AC
Cable con pinzas tipo cocodrilo

Nota: El enchufe es argentino de tres clavijas en forma de "V"

⚙️ Descripción general del equipo

La AIFEN 3006 es una fuente de alimentación DC regulable, con salida de 0V a 30V, diseñada para trabajos de electrónica, reparación, diagnóstico y pruebas.

Incluye

Pantalla digital de voltaje, corriente y potencia
Modos de protección configurables
Salida DC positiva y negativa
Salida USB fija 5V / 2A
Protección por sobrecorriente y modo pulso

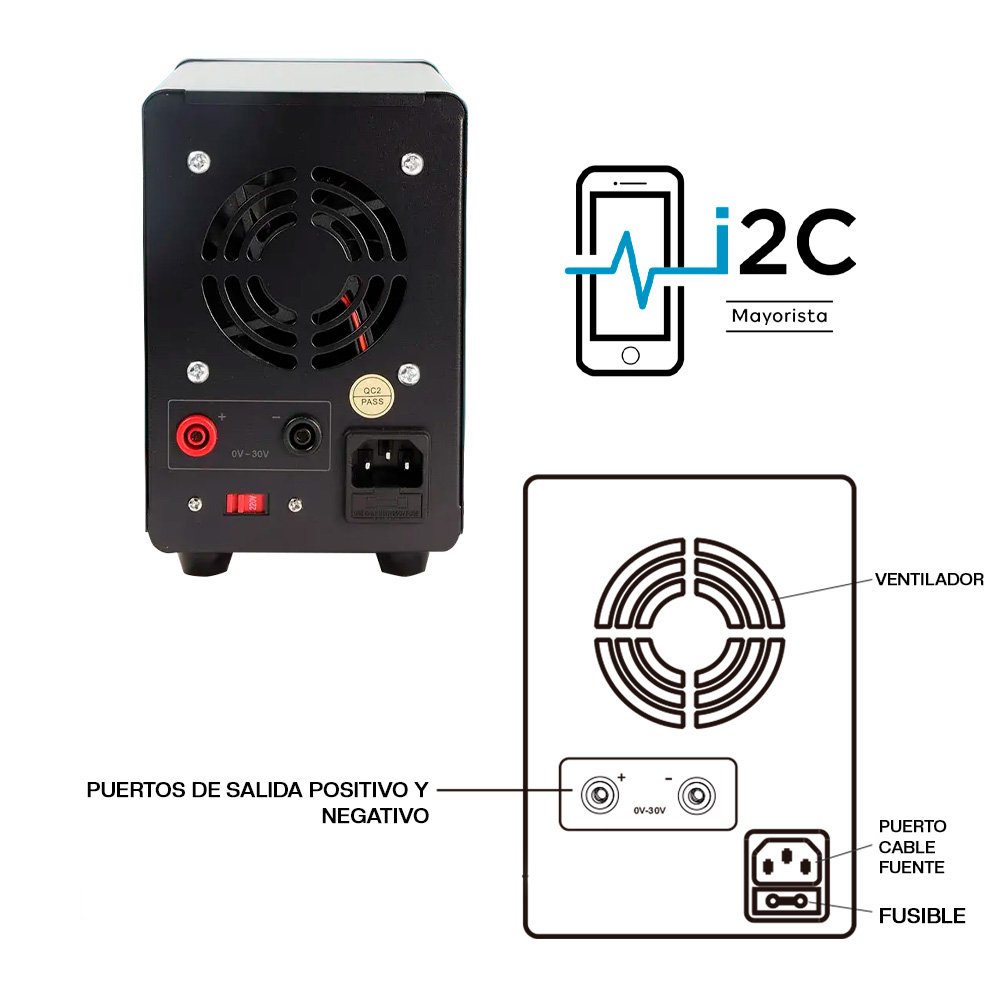

🔌 Entrada de alimentación

AC input voltage 220V
Frecuencia 50Hz / 60Hz

🔁 Selector: 220V

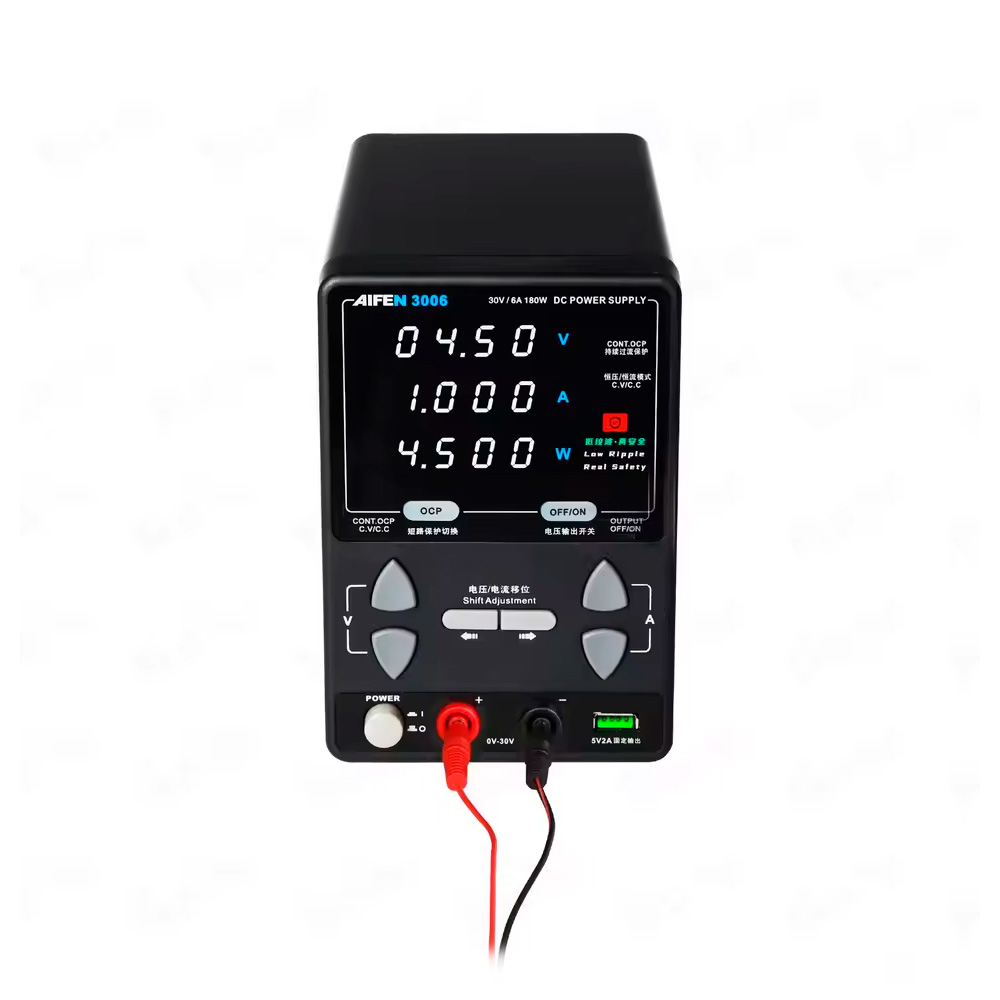

🖥️ Panel frontal – Funciones principales

1) Regulación de voltaje

Botón ▲: aumenta el voltaje
Botón ▼: disminuye el voltaje
El valor seleccionado parpadea en pantalla
Presionando el botón central se confirma el valor

Rango: 0V – 30V

2) Regulación de corriente

Botón ▲: aumenta la corriente
Botón ▼: disminuye la corriente
El valor de corriente seleccionado parpadea
Presionar para confirmar

3) Modo corriente constante (CC Mode)

La fuente entrega corriente constante
El indicador se enciende
No actúa la protección automática por sobrecorriente

Uso típico: pruebas controladas en circuitos sensibles.

4) Protección por sobrecorriente continua (OCP)

Se activa desde el botón de modo de protección
Es el modo más usado en trabajos normales
Si detecta sobrecorriente, corta la salida
Luego puede volver automáticamente al estado normal

5) Botón de salida (Output)

Enciende o apaga la salida de voltaje y corriente
Cuando la salida está apagada, la pantalla muestra “OFF”

6) Sonido (Beep)

Mantener presionado el botón OCP
Activa o desactiva el sonido de aviso

7) Modo Pulso (Pulse Protection)

Este modo entrega energía en forma de pulsos, no continua.

Ideal para

Diagnóstico de cortos
Uso con cámaras térmicas
Localización precisa de fallas

Se activa desde el botón de cambio de modo de protección.

🌀 Ventilación

El ventilador no funciona todo el tiempo.
Se activa automáticamente cuando la temperatura interna lo requiere.
No bloquear las rejillas de ventilación.

⚠️ Recomendaciones de seguridad

Leé antes de usar

No bloquear entradas ni salidas de aire.
Evitar golpes o caídas.
Mantener lejos de electricidad estática.
No desmontar el equipo (solo personal calificado).
Conectar siempre a tierra para evitar descargas eléctricas.
